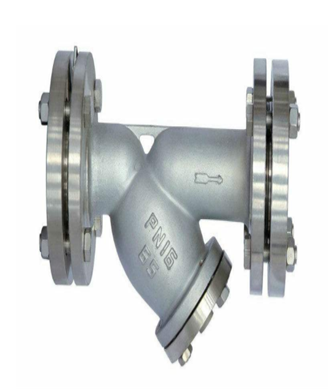

不锈钢Y型过滤器

产品说明

一、不锈钢Y型过滤器产品概述：

Y型过滤器是输送介质的管道系列不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。该不锈钢过滤器具有结构先进，阻力小，排污方便等特点。适用介质可为水，油、气。可按用户要求制作滤网，其外型基本相同(Y型)，内部件全部采用不锈钢，坚固耐用。当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后，重新装入即可，使用维护极为方便。该过滤器体形小、滤眼细、阻力小、效果高、安装检修方便、成本低、并排污时间短，对一般小型号者，只需5-10分钟。

一般通水网为18-30目/cm2，通气网为40-100目/cm2，通油网为100-300目/cm2。

二、不锈钢Y型过滤器主要技术参数：

壳体材质黄铜碳钢不锈钢

公称通径15～500mm

滤框滤网材质不锈钢

密封件材质耐油石棉、丁,腈橡胶、聚四氟乙烯

工作温度(℃)-30~380-80~425-80~450

公称压力(MPa)1.6~10(150Lb~600Lb)

过滤精度(目/in)10~300

三、不锈钢Y型过滤器分类说明：

不锈钢过滤器有壳体、排污盖、滤芯、滤网等组成。网眼总面积是入口管首截面积的3-4倍。

用于管道清除输送介质：热水、冷水、蒸汽、压缩空气各种机械杂质，特别是锅炉房循环水泵前均需安此产品，为了清除系统中的机械杂质，使设备和管道免受堵塞和磨损，在额定流速下压损为0.05-0.1米水柱。

用于各种用汽设备，如:蒸汽仪表、疏水阀,压缩空气和各类用汽设备前均需安装。在额定流速下压损为0.05-0.2米水柱。

油过滤器该主品滤眼密度有多种。例如：64孔、200孔、300孔/Cm2。用于各种输油管道上一切设备。例如:油泵、油锅炉前均需安装，在额定流速下压损为0.05-0.1米水柱。

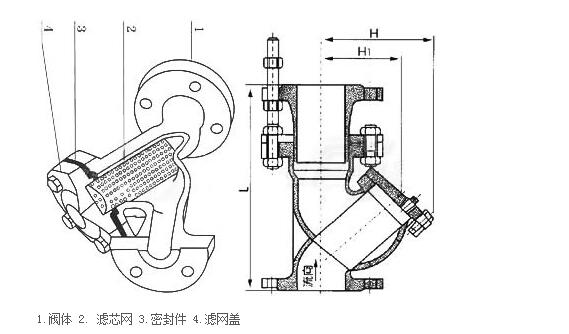

四、不锈钢Y型过滤器结构图和外形尺寸：






DN	"英寸	L	H1	H	拉杆伸缩过滤器		参考重量kg
15	1/2	125	70	150	L	H	2
20	3/4	145	70	150			3
25	1	160	80	160			3.8
32	1 1/4	180	90	180			6
40	1 1/2	200	100	240			7.2
50	2	220	130	250	300	130	10
65	2 1/2	260	165	350	350	165	17
80	3	280	195	390	400	195	20
100	4	320	230	450	450	230	32
125	5	350	300	520	500	300	53
150	6	380	335	580	550	335	66
200	8	495	420	690	650	420	110
250	10	595	500	800	775	500	165
300	12	640	580	950	900	580	225
350	14	700	640	1150			312
400	16	800	700	1360			500
450	18	850	790	1480			700
500	20	900	875	1650			900
