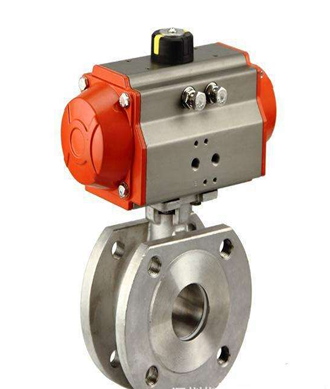

气动对夹式超薄球阀Q671F

产品说明

气动对夹式超薄球阀Q671F原理作用：

也可称为气动超薄球阀，是我公司引进意大利技术进行国产化设计而发展出的新一代超短法兰距球阀，球芯通道形状有矩形、V形及O形。

气动对夹式超薄球阀Q671F性能特点：

①结构简单、体积小、重量轻;

②紧密可靠、密封性好;

③操作方便，开闭迅速;

④适用于石油、化工、冶金、电站、等领域，对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。



气动对夹式超薄球阀Q671F技术参数：

公称通径DN10～150mm

公称压力PN1.6 2.5 4.0 6.4 31.5MPa(定制)

泄漏量软密封:零泄漏硬密封:≤额定流量的10-5

流量特性快开特性

可调范围DN10-80DN100-150

250:1350:1

阀体形式整体式锻造、整体式铸造

连接形式超薄法兰式、对夹式

阀芯形式"O"型球形阀芯

密封填料V型聚四氟乙烯填料、柔性石墨填料等

适用温度密封面

PTFE≤180℃、PPL≤300℃、硬密封≤450℃

配置执行机构可配GT、AT、AR、AW系列单双作用气动执行器

控制方式开关两位控制、4-20mA模拟量控制

执行器型号GT、AT、AR、AW系列单双作用气动执行器

供气压力0.4～0.7MPa

气源接口G1/4"、G1/8"、G3/8"、G1/2"

环境温度-30～+70℃

作用形式单作用执行机构：气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)

双作用执行机构：气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)

可配附件定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

气动对夹式超薄球阀Q671F部件材质：

零件名称材料名称

阀体WCB304(CF8)316(CF8M)316L(CF3M)

球体2Cr13+氮化处理304316316L

阀杆2Cr13304316316L

密封圈聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨

适用介质水、气体、蒸汽、油品硝酸等腐蚀性介质醋酸等腐蚀介质尿素等腐蚀性介质
