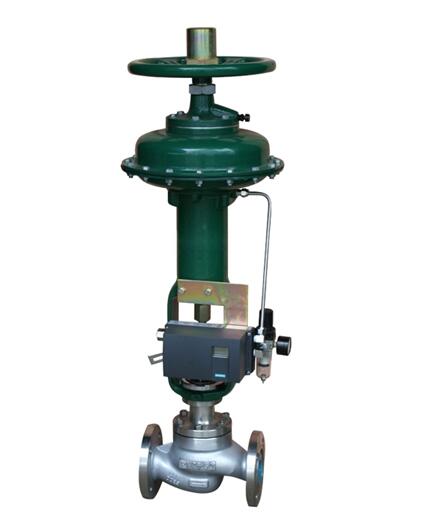

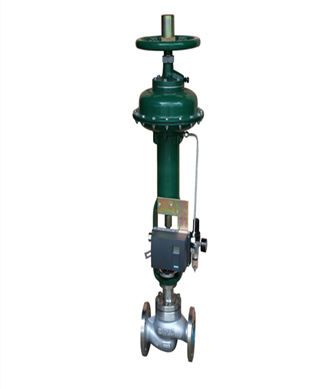

气动快装单座调节阀

产品说明

一、气动快装单座调节阀简介：

KLP系列气动快装单座调节阀采用顶部导向不平衡式结构，高强度、重荷载、S流线型通道、压降损失小、流量系数大、可调范围广、流量特性精度高。该调节阀适用于重荷载，普通或恶劣的工况，关闭严密，适应于对各种压力和温度的流体或气体的控制，适配各种执行器，起调节作用。快装式阀笼压紧阀座设计，减小侧向负载和阀芯振动、减小摩擦，延长了控制阀使用寿命。流开式设计，介质流向趋向于控制阀开启的方向，微小流量状态可控性好。根据工况可选择降噪音、抗气蚀的特殊阀笼。



二、气动快装单座调节阀产品规范：

规范名称工业控制阀结构长度法兰标准气动调节阀压力温度等级

国际标准IEC 60534-1IEC 60534-3-1ASME B16.5IEC 60534-4ASME B16.34

国家标准GB/T17213GB/T17213.3JB/T79、HG/T20592等GB/T4213GB/T9131

三、气动快装单座调节阀本体主要参数：

形 式顶导向直通单座阀

公称通径DN20～DN300

公称压力PN16、40、63、100，ANSI CL150、300、600

阀体阀盖材质WCB、WC6、WC9、CF8、CF8M、HC276、Ti合金等

阀内件材质304、316、HC276、Ti合金等

填 料聚四氟乙烯V形、柔性石墨、聚四氟乙烯盘根、柔性石墨夹镍丝

执行机构气动、电动、液动

与执行器连接螺栓压紧式、圆螺母锁紧式

阀盖类型标准型、高温型、低温型、波纹管型

连接方式 法兰型(RF、MFM、RJ)、焊接型(SW、BW)

法兰距见下表

工作温度-29～+230(标准)、+230～+560(中高温)、-30～-196(低温、超低温)

泄漏等级ANSI B16.104 IV、VI、零泄漏

流量特性等百分比、线性、开关

固有可调比50:1
