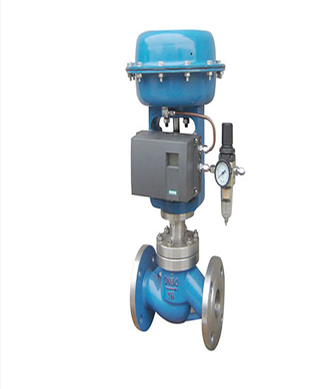

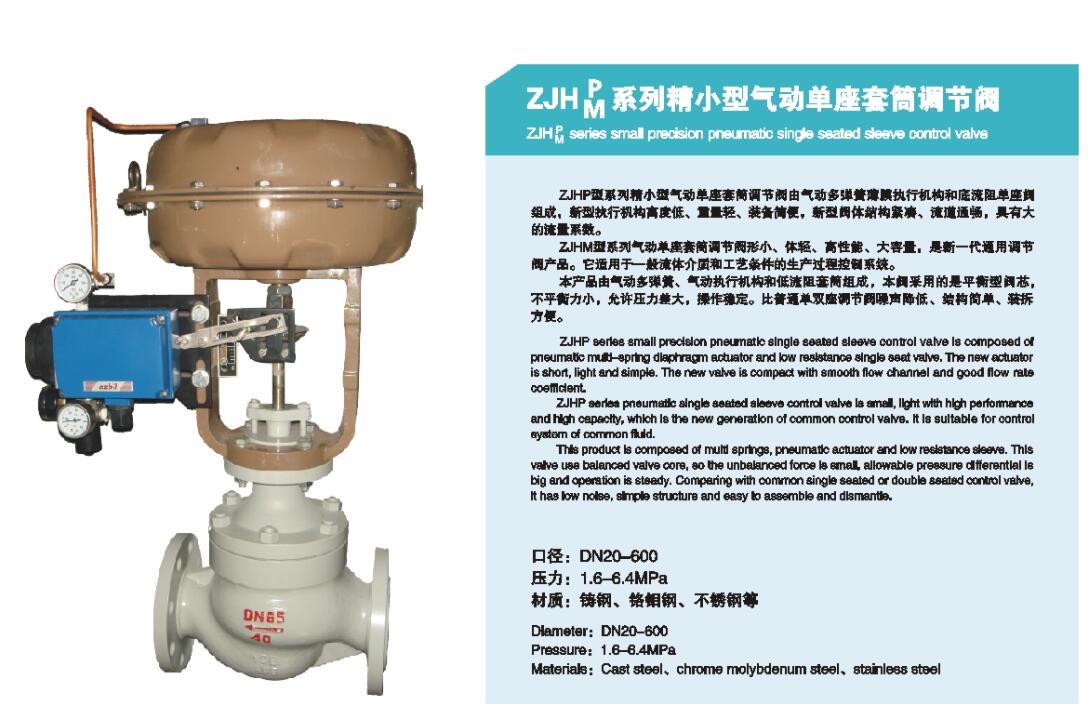

ZJHP精小型气动调节阀

产品说明

一、ZJHP气动单座调节阀的概述：

ZJHP系列气动薄膜直通单座调节阀采用顶导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈3流线型、压降 损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确 控制气体、液体等介质，工艺参数如压力、流量、温度、液位保持在给 定值。特别适用于允许泄漏星小阀前后压差不大的工作场合。

本系列产品有标准型、调节切断阀、波纹管密封型、夹套保温型等 多种品种。产品公称压力等级有PN10、16、40、64;阀体口径范围DN20~300。适用流体温度由-196℃~+560℃范围内多种档次。泄漏星 标准有IV级或VI级。流量特性为线性或等百分比。多种多样的品种规格可供选择。

二、ZJHP气动单座调节阀的特点：

1.顶导向单座调节阀，结构紧凑，部件少、易维修。

2.金属阀芯适合多种工作场合，达IV级泄漏标准，软密封结构阀芯达VI级泄漏标准。

3.阀体按流体力学原理设计成等截面低阻流道，额定流量系数增大30%。可调范围大，固有可调比为50:1。执行机构采用多弹 簧结构，高度减少30%。，重量减轻30%。

4.ZJHPW型波纹管密封调节阀，对移动的阀杆形成完全的密封，堵绝流体外漏。ZJHPJ型调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合。

三、ZJHP气动单座调节阀外形尺寸及重量：




公通通径DN			20	25	32	40	50	65	80	100	125	150	200	250	300
L	PN16MPa		187	184	200	222	254	276	298	352	410	451	600	673	737
	PN16MPa		194	197	210	235	267	292	317	368	425	473	600	708	775
	PN16MPa		206	210	220	251	286	311	337	394	440	508	650	752	819
A			280									360						470					580
H1		PN16、40	53	58	68	73	80	90	98		108	108	140	168	225	245
		PN16、64	63	68	75	83	88	100	105		125	125	170	203	260	280
H2		执行机构	280			310					395						525					725
H3		高温散热片型	210	210	225	230	230	335	335	345	408	454	482	550	580
		波纹管密封型	303	305	392	395	405	529	540	553	710	756	800	900	940
H		标准常温型	400	420	450	455	460	610	622	640	780	870	890	1205	1235
低温型		H3	750																						900
		H4	90	90	92	92	92	98		98	98	110	120	120	180	180
		D	310	310	335	335	335	430		465	520	585	660	770	850	850
重量kg		PN16/40	20	22	25	32	38	62		67	83	132	160	245	350	470
		N64/100	24	25	30	42	52	78		82	102	170	190	285	500	660
		低温型PN16/40	40	48	52	60	68	90		105	143	210	282	315	580	800
		低温型PN64/100	50	60	65	75	85	112		131	178	262	352	393	725	980
