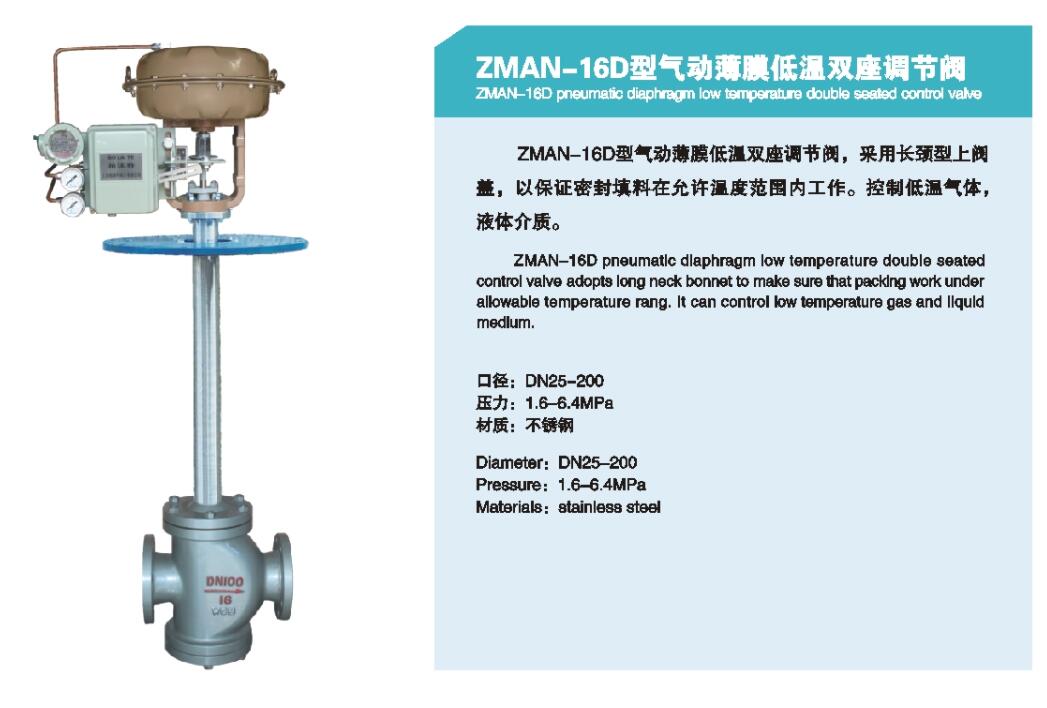

ZMAN气动薄膜双座调节阀

产品说明

一、ZMAN气动薄膜双座调节阀的概述：

ZMAN系列气动双座调节阀采用双导向结构，配用多弹簧执行机构。具有结构紧凑、进面轻、动作灵敏、压降描 失小、允许压差大、阀容量大、流量特性栝确、维护方便等优点，可用干苛刻的工作条件。特别适用于阀前后压差较大，泄漏要求不离的工作场合。本系列产品有标准型、调节切断阀、波纹管密封型、夹套保温型等 多种品种。产品公称压力等级有PN10、16、40、64;阀体口径范围DN20~300。适用流体温度由-196℃~+560℃范围内多种档次。泄漏星 标准有IV级或VI级。流量特性为线性或等百分比。多种多样的品种规格可供选择。

二、ZMAN气动薄膜双座调节阀主要特点：

顶底、层双导向双座调节阀，工作时稳定性好。

有两个阀芯和阀座，采用“四通”阀体，可以方便地由正装改装成反装，气关阀变气开阀。

阀体按流体动力学原理设计的等截面低流阻流道，额定流量系数大。

不平衡力小，允许使用压差较大。

执行机构采用多弹簧结构，高度减小30%。重量减轻30%。

可调范围大，固有可调比为50%。

ZXNV型波纹管密封型调节阀对移动的阀杆形成了完全密封，堵绝流体外漏。

ZXNJ型调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场

三、ZMAN气动薄膜双座调节阀允许压差：

公称通径DN(mm)			25	32	40	50	65	80	100	125	150	200	250	300
阀座直径dN(mm)			25	32	40	50	65	80	100	125	150	200	250	300
执行机构			ZHA(B)-22	ZHA(B)-23			ZHA(B)-34			ZHA(B)-45			ZHA(B)-56
作用 方式	气源 压力 (Kpa)	弹簧 范围 (Kpa)	允 许 压 差 △P(MPa)
气关	140	20~100	5.4	4.4	4.9	3.8	4.7	3.6	2.8	3.75	2.7	2.15	2	1.7
	250	20~100	6.4								5.3	4.8	4.6	3.9
	400	40~200	6.4
气开	140	20~100	5.4	4.4	4.9	3.8	4.7	3.6	2.8	3.75	2.7	2.15	2	1.7
	250	40~200									5.3	4.8	4.6	3.9
	400	80~240	6.4

四、ZMAN气动薄膜双座调节阀外形及尺寸重量：




公称通径		25	32	40	50	65	80	100	125	150	200	250	300
L	PN16/40	185	200	220	250	275	300	350	410	450	550	640	720
	PN64	200	210	235	265	295	320	370	440	475	570	670	750
A		285	285	285	285	360	360	360	470	470	470	580	580
H1	PN16/40	155	175	180	200	235	250	260	330	350	420
	PN64	165	175	185	205	245	255	270	335	365	430
H2		298	298	298	298	380	380	380	510	510	510
H3	PN16/40	235	247	256	268	364	384	394	465	470	540
	PN64	245	265	268	278	381	390	400	470	485	540
H4	PN16/40	364	425	430	445	660	680	690	748	740	780
	PN64	364	425	435	450	665	690	700	750	750	795
H5		120	120	140	145	190	210	220	270	280	320	440	475
C		220	220	220	220	270	270	270	320	320	320
H6		180	180	180	180	236	236	236	310	310	310
重量(kg)	PN16/40	26	28	37	43	67	71	88	136	168	260
	PN64	30	35	47	58	84	88	109	179	202	305
